光源

GMPT, 2023/09/18

---

  光源是电磁波仿真的激励源，在仿真中考虑引入电磁波源时，需要根据不同的物理问题选择适用的激励源类型。

光源类型

Macondo软件中光源的类型有：

• 模式光源: 面源的一种，在二维截面上电磁场分布是波导中的某种模式，用于仿真波导中模式的传播。

模式光源场分布：

• 平面波光源:  面源的一种，在二维截面上电磁场均匀分布，用于仿真平行光。

平面波光源某时刻场分布：

• 高斯光束光源： 面源的一种，在二维截面上电磁场呈高斯分布，常用于仿真激光束等。

高斯光束光源某时刻场分布：

• 偶极子光源：点源的一种，用于仿真点光源的传播，也可以通过多个偶极子源的组合仿真其他类型的光源。

偶极子光源某时刻场分布：

光源信号

  对激励源的模拟，涉及选择合适的波形和方法将入射波引入仿真迭代中。   从时间变化的角度来看，激励源可以分为随时间周期变化的时谐源和时间上呈脉冲形式的脉冲源。Macondo软件FDTD求解器中，光源一般采用调制高斯脉冲源，在时域上统一调整带宽和啁啾特性以匹配光源信号的特性。

调制高斯光源时域信号（波长1.5-1.6μm）：

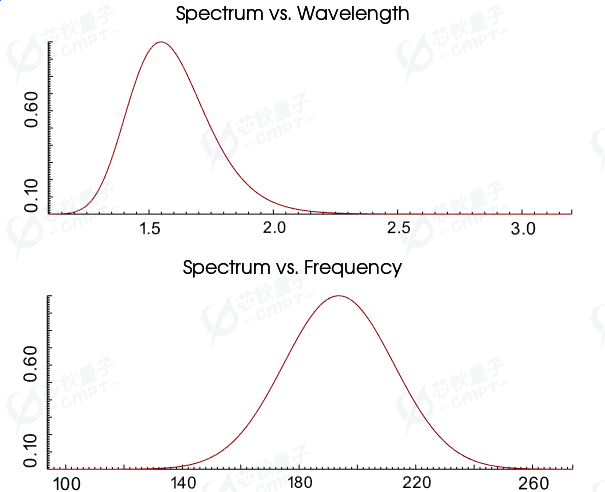

调制高斯光源信号频谱图（波长1.5-1.6μm）：
